اجزای سخت افزاری Geoseeker با یک تبلت اندروید کنترل می شود، تمام دستورات و نتایج اندازه گیری ها به صورت بی سیم از طریق وای فای به تبلت منتقل می شود.

با استفاده از برنامه نرم افزاری به آسانی می توان یکی از سه حالت اسکن را انتخاب کرد.

این سه حالت عبارتند از:

1. اسکن فعال یا دقیق (Active Scan) (Accurate Scan): هنگام استفاده از این حالت اسکن، جئوسیکر از دو الکترود برای ارسال انرژی الکتریکی به خاک زیر زمین استفاده می کند. دو الکترود دیگر، اختلاف پتانسیل (سقوط ولتاژ) را در نقاط اسکن خاص اندازه گیری می کند تا مقدار مقاومت نهایی را محاسبه کند. این حالت برای شناسایی ذخایر آب زیر زمینی، غارهای پنهان، و حتی موانع یا لایه های غیر قابل نفوذ در زیر زمین مورد استفاده قرار می گیرد. در اسکن فعال اپراتور می تواند یک محدوده عمق خاص را برای اندازه گیری و اسکن تعریف کند. بنابر این یک عمق شروع و پایان بین 5 متر تا 250 متر تعریف می شود.
2. اسکن فعال یا سریع :(Active Scan) (Quick Scan) این حالت نسخه سریع اسکن دقیق است. در این حالت جریان الکتریکی به زیر زمین ارسال می شود و برای محاسبه مقاومت خاک، اختلاف پتانسیل آن اندازه گیری می شود.
3. اسکن غیر فعال: هنگام استفاده از این حالت جئوسیکر تنها از دو الکترود برای بررسی ولتاژ طبیعی زیر زمین استفاده می شود و هیچ نیروی الکتریکی به زیر زمین تزریق نمی شود. این حالت فقط برای شناسایی جریان آب زیرزمینی استفاده می شود.

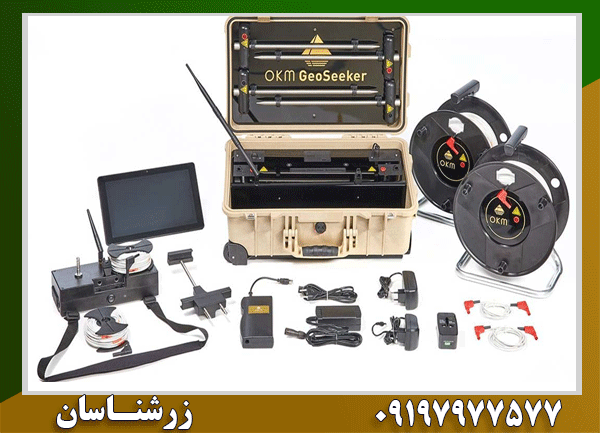

فلزیاب جئو سیکر
خرید و فروش فلزیاب در شرکت زرشناسان
09197977577

حالت های اسکن آب یاب جئوسکر :

اجزای سخت افزاری GeoSeeker بطور کامل توسط یک رایانه Android مدرن کنترل میشوند تمام دستورات و نتایج اندازه گیری از طریق Wi-Fi به صورت بی سیم منتقل

میشوند با استفاده از برنامه نرم افزاری از پیش نصب شده شما به سادگی یکی از سه حالت اسکن پشتیبانی شده را انتخاب میکنید.

در حالی که از این حالت اسکن استفاده میکنید GeoSeeker از دو الکترود برای تزریق نیروی الکتریکی به خاک زیرزمینی استفاده میکند دو الکترود اضافی در حال اندازه

گیری اختلاف پتانسیل (افت ولتاژ) در نقاط اسکن خاص برای محاسبه مقدار مقاومت نهایی هستند.

این حالت برای تشخیص ؛

• رسوبات آب زیرزمینی
• غارهای پنهان
• یا حتی لایه ها و موانع نفوذ ناپذیر در خاک زیرزمینی استفاده میشود.

GeoSeeker چیست و چگونه کار می‌کند؟

جئوسیکر یک دستگاه ژئوالکتریک است. به زبان ساده، این دستگاه با اندازه‌گیری مقاومت الکتریکی خاک کار می‌کند.

مقاومت الکتریکی هر ماده‌ای متفاوت است؛ مثلاً، آب مقاومت کمی دارد، در حالی که سنگ‌ها یا حفره‌های پر از هوا مقاومت بالاتری دارند.

1. پروب‌های اندازه‌گیری: جئوسیکر از چند الکترود (پروب) استفاده می‌کند که در زمین فرو می‌روند. این پروب‌ها یک جریان الکتریکی کوچک را به زمین می‌فرستند.
2. اندازه‌گیری مقاومت: دستگاه سپس مقاومت الکتریکی زمین را بین این پروب‌ها اندازه‌گیری می‌کند.
3. ایجاد نقشه سه‌بعدی: با حرکت دادن پروب‌ها در الگوهای خاص و گرفتن اندازه‌گیری‌های متعدد، دستگاه می‌تواند یک نقشه سه‌بعدی از مقاومت الکتریکی زیر زمین ایجاد کند.
4. تفسیر داده‌ها: این داده‌ها به یک تبلت یا کامپیوتر منتقل می‌شوند و با استفاده از نرم‌افزار خاص، به تصاویر رنگی سه‌بعدی تبدیل می‌شوند که به اپراتور اجازه می‌دهد تا ساختارهای زیرزمینی را به وضوح ببیند.

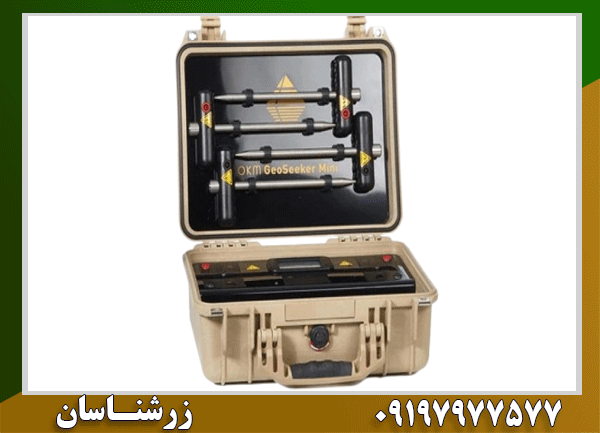

فلزیاب جئو سیکر
خرید و فروش فلزیاب در شرکت زرشناسان
09197977577

ویژگی‌های کلیدی GeoSeeker:

• تشخیص آب‌های زیرزمینی: یکی از کاربردهای اصلی آن، یافتن منابع آب زیرزمینی است. می‌تواند سفره‌های آب، رودخانه‌های زیرزمینی و تجمعات آب را شناسایی کند.
• تشخیص حفره‌ها و فضاهای خالی: تونل‌ها، غارها، پناهگاه‌ها، مقبره‌ها و فضاهای خالی مشابه را تا عمق قابل توجهی تشخیص می‌دهد.
• اسکن سه‌بعدی زمین: نتایج اسکن را به صورت گرافیکی و سه‌بعدی در نرم‌افزار به شما نشان می‌دهد که درک ساختار زیر زمین را بسیار آسان می‌کند.
• عمق نفوذ بالا: می‌تواند تا عمق قابل توجهی (بسته به مدل و شرایط خاک) نفوذ کند.
• حالت‌های اندازه‌گیری مختلف: معمولاً دارای حالت‌های اسکن متفاوت برای اهداف گوناگون (مانند اسکن خطی یا اسکن عمیق) است.
• رابط کاربری تبلت: اطلاعات جمع‌آوری شده به صورت بی‌سیم به یک تبلت منتقل می‌شوند و با نرم‌افزار مخصوص (که اغلب با زبان‌های مختلف در دسترس است) تجزیه و تحلیل می‌شوند.
• باتری قابل شارژ: برای استفاده طولانی مدت در میدان.

مشخصات فنی ردیاب آب جئوسیکر  Geoseeker

• یک جعبه Peli مقاوم در برابر شوک و آب
• اندازه ها (ارتفاع × عرض × طول) 130 × 270 × 110
• وزن 0.6 کیلوگرم
• وزن (با رول سیم ها و باطری ها) 2.1 کیلوگرم
• باطری ها (8 باطری AA)
• زمان کار باطری ها (باطری های کاملا شارژ شده) حداقل 16 ساعت
• زمان شارژ (باطری خالی) معمولا 3 ساعت تا 5 ساعت
• ورودی 12 VDC, 1.5 A
• سی پی یو 80 MHz Cortex M3
• آی دی سی 16 بیت
• ارتباطات با تبلت  WLAN-Accesspoint, 2.4 GHz band, channel 6, WPA2
• ارتباط با منبع تغذیه 2.4GHz  باند، درخواستی، اختصاصی
• برد موثر (دیفرانسیل) -1400 TO +1400MV
• مقاومت ورودی (ثابت) 12 MΩ تقریبا
• میزان نمونه گیری از داده ها 4096  Hz (64 times oversampling of a 512 samples mean value)
• دوره اندازه گیری در 2 نقطه اسکن حداقل 16 ثانیه
• باطری (واحد ارسال)
• ابعاد 230 × 550 × 360 میلی متر
• وزن 15.8KG
• وزن (با الکترود های نصب شده ) 18KG
• ذخیره قدرت داخلی Lead Acid Battery (2 x 12 V, 10 Ah)
• خروجی حداکثر 390V 0.5A ،20W
• زمان فعالیت ( حداقل قدرت ) تقریبا ً 100 ساعت
• زمان فعالیت (قدرت متوسط ) تقریبا ً 40 ساعت
• زمان فعالیت (قدرت حداکثر ) تقریبا ً 8 ساعت
• زمان لازم برای شارژ شدن حداکثر 8 ساعت
• ورودی (برای شارژ 24VDC ، 2A
• ارتباط با کنترل
• کننده 2.4 GHz band, on-demand, proprietary
• الکترو دها
• ابعاد(L*W*D) 440 × 120 × 35 میلیمتر
• وزن 0.52 کیلو گرم
• درامز کابل قدرت (MM290 φ)
• ابعاد (H*W*D) 360 × 290 × 200 میلیمتر
• وزن 6.5 کیلوگرم
• طول کابل 255 متر
• نشانگرها 15
• درامز کابل ولتاژ (MM120 φ)
• ابعاد (H*W*D) 120 × 120 × 45 میلیمتر
• وزن 0.65 کیلوگرم
• طول کابل 26 متر
