فلزیاب با کنترل تلویزیون ؛ دستگاههایی هستند که برای کشف فلزات در زیر زمین، دیوارها و دیگر موانع استفاده میشوند. با قطعات ساده، یک پروژه جذاب برای علاقهمندان به الکترونیک و DIY (خودت بساز) است. یکی از جالبترین روشهای ، استفاده از قطعاتی است که بهراحتی در دسترس هستند، مانند کنترل تلویزیون.
اصول کارکرد فلزیابها
قبل از ورود به جزئیات ساخت فلزیاب، باید بدانیم که فلزیابها چگونه کار میکنند. اساس کار فلزیابها بر پایه امواج الکترومغناطیسی است. زمانی که یک فلزیاب روشن میشود، یک میدان الکترومغناطیسی تولید میکند و هر فلز که در نزدیکی دستگاه باشد، باعث ایجاد تغییراتی در این میدان میشود. این تغییرات توسط دستگاه شناسایی شده و باعث ایجاد سیگنال هشدار یا تغییر در صدای دستگاه میشود.
قطعات مورد نیاز برای ساخت فلزیاب
برای ساخت فلزیاب با استفاده از کنترل تلویزیون، به قطعات زیر نیاز خواهید داشت:
یک کنترل تلویزیون
گیرنده مادون قرمز (IR receiver)
مدار تقویتکننده صوتی (مانند یک آمپلیفایر کوچک)
بلندگو یا هدفون
باتری 9 ولت
سیمها و اتصالات
بورد برد یا مدار چاپی ساده
LED برای نمایش وجود فلز (اختیاری)

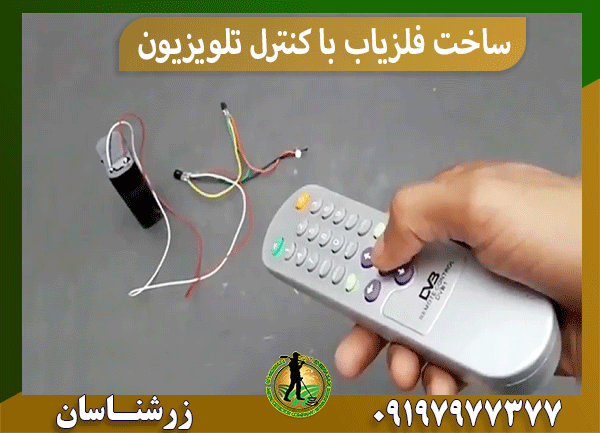

استفاده از کنترل تلویزیون برای ساخت فلزیاب
کنترل تلویزیون یک دستگاه فرستنده امواج مادون قرمز است. امواج مادون قرمز نیز مانند امواج الکترومغناطیسی، قابلیت عبور از برخی اجسام را دارند و در صورت برخورد با فلزات، رفتار آنها تغییر میکند.
با بهرهگیری از این خاصیت، میتوان از کنترل تلویزیون به عنوان منبع ارسال امواج استفاده کرد و با کمک یک گیرنده ساده، تغییرات بازتابی از فلزات را شناسایی کرد.
طراحی مدار فلزیاب:
فرستنده مادون قرمز (کنترل تلویزیون): کنترل تلویزیون به عنوان فرستنده مادون قرمز عمل میکند. هنگامی که دکمهای روی کنترل فشار داده میشود، کنترل امواج مادون قرمز ارسال میکند. این امواج توسط گیرنده مادون قرمز در مدار شناسایی میشود.
گیرنده مادون قرمز: گیرنده مادون قرمز وظیفه دریافت امواج ارسالشده از کنترل تلویزیون را دارد. این گیرنده میتواند بهسادگی از یک قطعه IR receiver (که در دستگاههای الکترونیکی مختلف بهکار میرود) استفاده کند. این قطعه به محض دریافت امواج مادون قرمز، سیگنال الکتریکی تولید میکند.
تقویتکننده و هشدار دهنده: برای شنیدن تغییرات سیگنال ناشی از فلزات، نیاز به یک مدار تقویتکننده دارید. این تقویتکننده سیگنال ضعیف حاصل از گیرنده مادون قرمز را به اندازهای تقویت میکند که بتوانید تغییرات را بهوضوح بشنوید. سپس این سیگنال به یک بلندگو یا هدفون منتقل میشود تا شما بتوانید صدای هشدار را دریافت کنید.

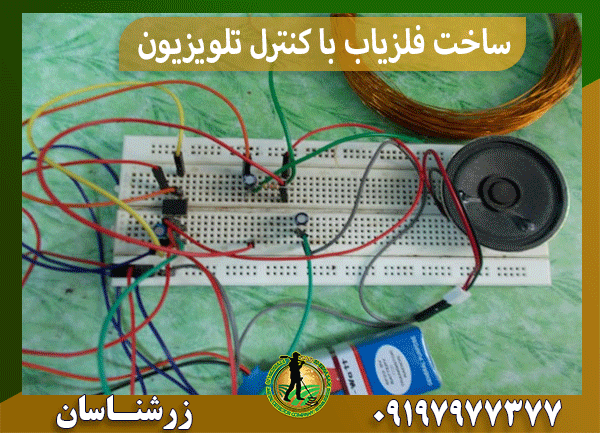

مراحل ساخت فلزیاب
1. اتصال گیرنده مادون قرمز: ابتدا گیرنده مادون قرمز را به مدار خود متصل کنید. این قطعه سه پایه دارد: VCC (برای تأمین برق)، GND (زمین) و OUT (خروجی سیگنال). پایههای VCC و GND را به منبع تغذیه خود (باتری 9 ولت) متصل کنید. پایه OUT را به ورودی تقویتکننده صوتی وصل کنید.
2. اتصال تقویتکننده صوتی: خروجی گیرنده مادون قرمز را به ورودی تقویتکننده متصل کنید. این تقویتکننده باید بتواند سیگنالهای ضعیف از گیرنده را تقویت کند. شما میتوانید از یک آمپلیفایر کوچک استفاده کنید که خروجی آن به بلندگو یا هدفون متصل میشود.
3. افزودن بلندگو یا هدفون: خروجی تقویتکننده را به بلندگو یا هدفون متصل کنید تا بتوانید سیگنال صوتی را بشنوید. هر زمان که یک فلز در نزدیکی دستگاه باشد، صدای متفاوتی خواهید شنید که نشاندهنده تغییر در سیگنال بازتابی است.
4. اتصال باتری و روشن کردن مدار: پس از اطمینان از اتصالات، باتری 9 ولت را به مدار متصل کنید. حالا مدار شما آماده است. با فشردن دکمه کنترل تلویزیون، امواج مادون قرمز ارسال میشود و هر زمان که فلزی در نزدیکی مدار قرار گیرد، این امواج بازتابی متفاوتی خواهند داشت و شما تغییرات را در بلندگو یا هدفون خواهید شنید.
محدودیتها و بهبودها
اگرچه این پروژه ساده و جذاب است، اما محدودیتهایی نیز دارد. بهعنوان مثال، حساسیت این نوع فلزیاب نسبت به دستگاههای حرفهای کمتر است و ممکن است در عمقهای بیشتر بهدرستی عمل نکند. با این حال، این فلزیاب میتواند به عنوان یک پروژه ابتدایی و آموزشی مفید باشد.
بهبودها:
افزایش حساسیت: با استفاده از تقویتکنندههای قدرتمندتر و تغییر در طراحی مدار، میتوانید حساسیت دستگاه را بهبود بخشید.
استفاده از نمایشگر: برای داشتن یک نمایش بصری از نتایج، میتوانید یک LED یا حتی یک نمایشگر دیجیتال کوچک به مدار اضافه کنید تا تغییرات سیگنال را بهصورت عددی مشاهده کنید.
استفاده از فرکانسهای مختلف: برای شناسایی فلزات مختلف، میتوانید از فرکانسهای مختلف مادون قرمز استفاده کنید.
آزمایش و تنظیم فلزیاب
بعد از ساخت فلزیاب، نوبت به آزمایش و تنظیم آن میرسد. برای آزمایش دستگاه، یک قطعه فلز (مانند یک سکه) را در نزدیکی گیرنده قرار دهید و دکمه کنترل تلویزیون را فشار دهید. اگر دستگاه بهدرستی عمل کند، باید تغییراتی در صدای خروجی بشنوید. با دور کردن و نزدیک کردن فلز، تغییرات بیشتری را مشاهده خواهید کرد.
