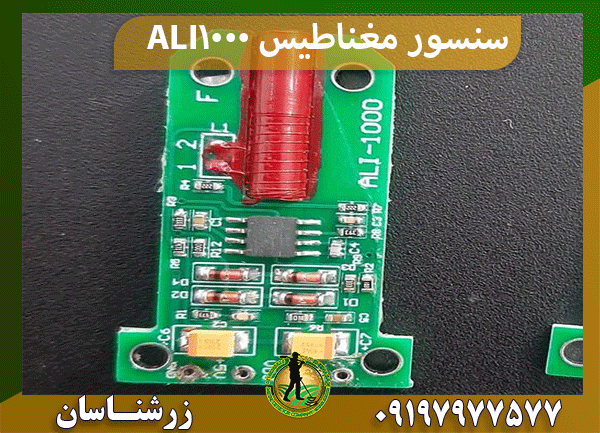

سنسور مغناطیس ALI 1000

سنسور میدان مغناطیسی ALI 1000، یک مغناطیس سنج مینیاتوری با وضوح بسیار زیاد است و می تواند میدان مغناطیسی در رنج ۱۰۰- تا ۱۰۰ میکرو تسلا را به صورت دقیق اندازه گیری کند. این گونه سنسور های مغناطیسی fluxgate حساسیت و پایداری بالایی دارند و در شرایطی که سایر سنسور های مغناطیسی مانند حسگر اثر حال یا سنسور MR حساسیت و پایداری کمی از خود نشان می دهند و عملا کارایی ندارند، عملکرد خوبی داشته و نتایج را به درستی نشان می دهند. ولتاژ کاری این ماژول مغناطیس سنج به صورت ۵ ولت DC است و جریان مصرفی بسیار پایینی در حدود ۲ میلی آمپر دارد، بنابراین می توان مدت زمان زیادی از باتری به عنوان منبع تغذیه برای آن استفاده کرد.

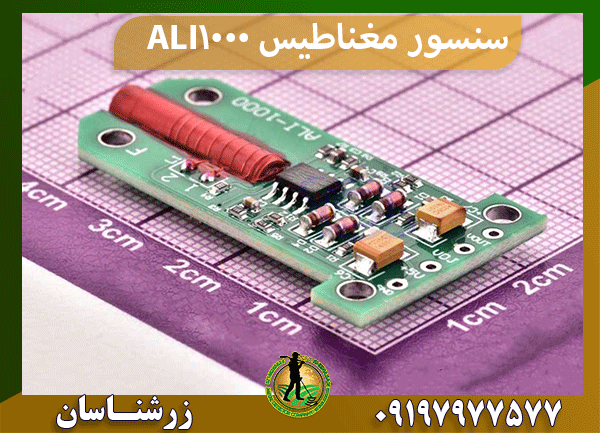

سنسور مغناطیس ALI 1000

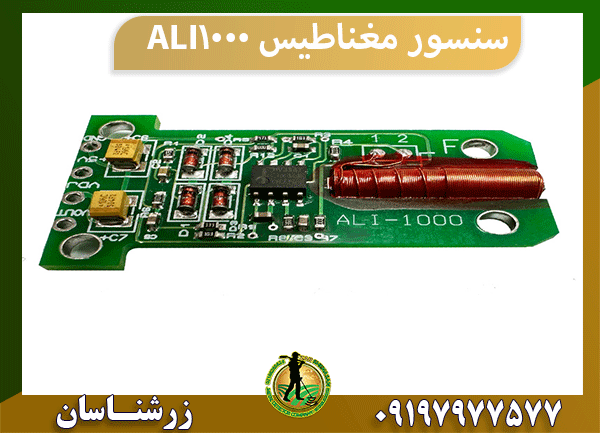

ماژول ALI 1000 یک مگنومتر تک محور بوده که بدون مدار درایور خارجی کار می کند و دارای ولتاژ خروجی به صورت آنالوگ است، که این ولتاژ دائما و به طور پیوسته با تغییرات میدان مغناطیسی تغییر می کند. یکی از متداول ترین کاربرد های این ماژول اندازه گیری میدان مغناطیسی زمین (برای ناوبری) و تشخیص اشیاء مغناطیسی از فواصل دور می باشد. بر روی این ماژول ۴ پد به فاصله ی ۲.۵۴ میلی متر از یکدیگر قرار گرفته، که شامل ولتاژ تغذیه ماژول (۵V, GND+) و خروجی (OUT, -OUT+) می باشد. برای راه اندازی ماژول تنها کافی است تغذیه ی ۵ ولتی را متصل کنید، بدین منظور می توانید از لحیم پین هدر به پد های ماژول استفاده نمایید، سپس ماژول را برای اندازه گیری میدان مغناطیسی در محیط مورد نظر قرار دهید و خروجی ولتاژ که به صورت ۰.۰۲۵ ولت به ازای هر یک میکرو تسلا می باشد، را به وسیله ی یک ولت متر مشاهده کنید.

ویژگیها:

ولتاژ خروجی متناسب با میدان مغناطیسی

نویز پایین و پایداری بالای سیگنال خروجی کم

منبع تغذیه ۵ ولت

مصرف جریان فقط ۲ میلی آمپر

رنج دمایی از منفی ۴۰ تا ۸۵ درجه سانتیگراد







کاربردها:

اندازه گیری میدان مغناطیسی زمین

تشخیص میدان خطوط برق

اندازه گیری جریان

سنسور فاصله

کنترل ترافیک ،تشخیص خودرو

مشخصات فنی:

• مدل:ALI-1000
• دامنه تشخیص میدان مغناطیسی: ۱۰۰- تا ۱۰۰ میکرو تسلا
• دقت تشخیص در دمای ۲۰ درجه سانتی گراد: ۰.۳ میکرو تسلا
• محدوده دمای کاری: -۴۰ تا ۸۵ درجه سانتی گراد
• پهنای باند: ۰ تا ۱ کیلوهرتز
• ولتاژ تغذیه: ۵ ولت
• جریان مصرفی: ۲ میلی آمپر
• طول سیم پیچ: ۲۲ میلی متر
• نوع خروجی: آنالوگ
• نویز پایین و پایداری بالا
• ولتاژ خروجی متناسب با میدان مغناطیسی زمین
• ابعاد: ۵۰x30x21 میلی متر
